产品先容

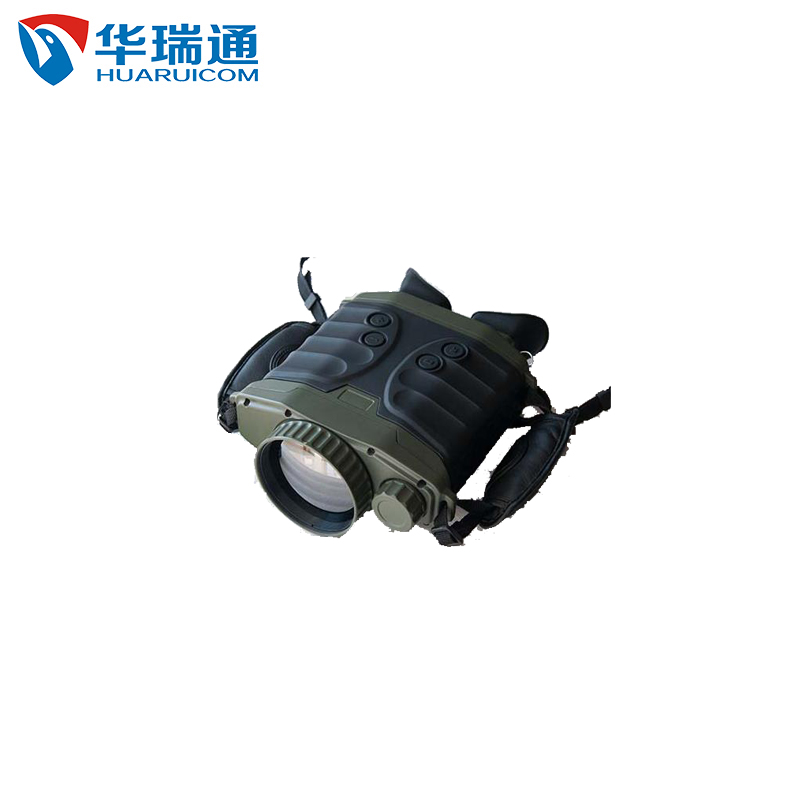

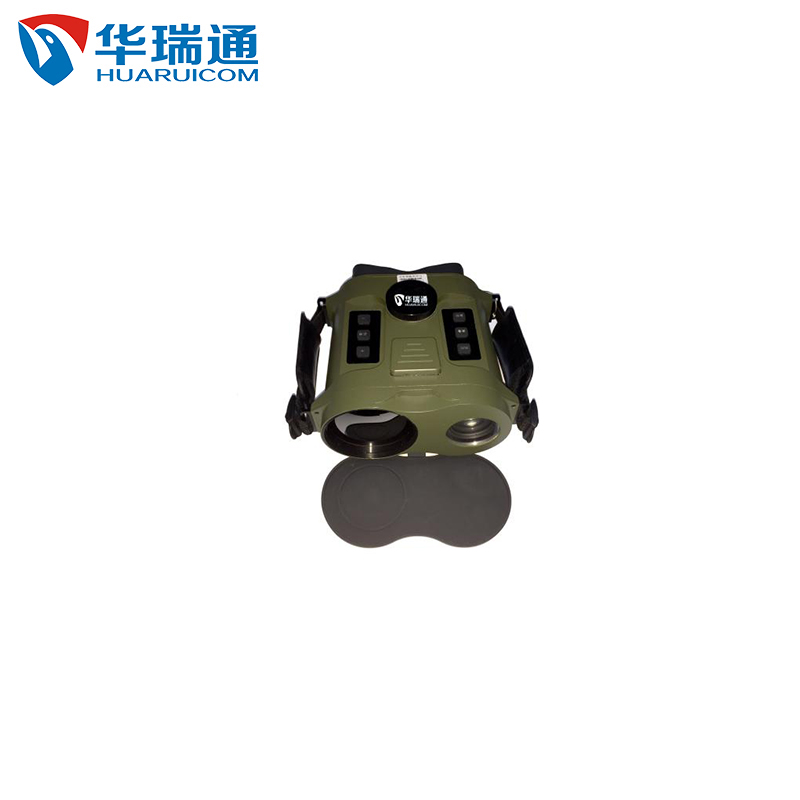

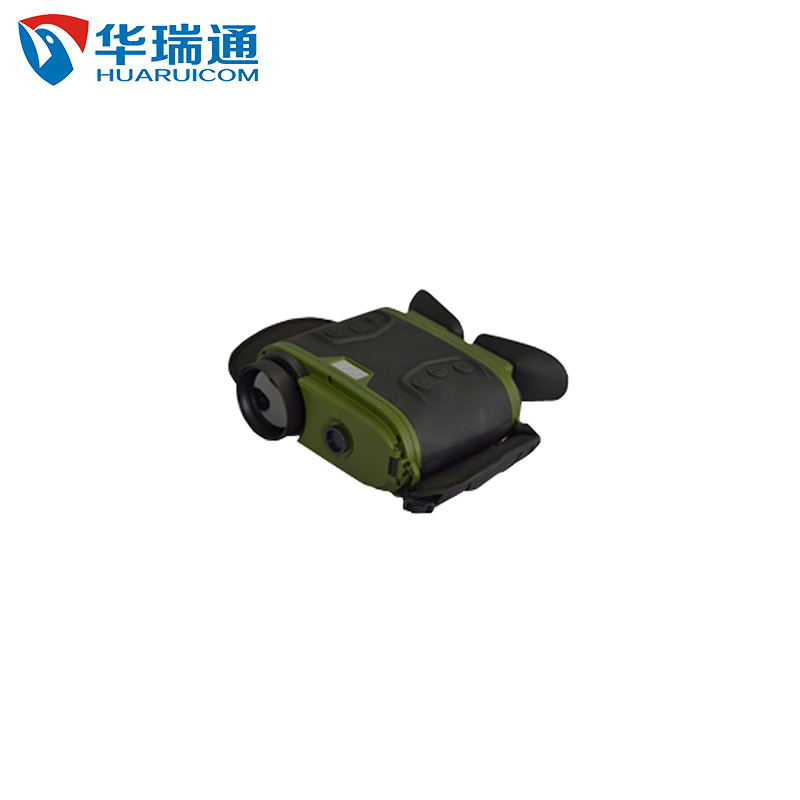

红外热成像侦查仪通过吸收物体的红外辐射，经由光电转换形成可视信号，再通过显像装备形成人眼可见的图像。E60型红外热像仪属于被动探测装备，具有隐藏性好、抗滋扰能力强等特点，同时该型号产品集成星光级CCD，北斗卫星定位芯片等�？�，具有多种功效。
通过使用红外热成像侦查仪，我们可以视察到许多情形下可见光装备无法视察的物体，尤其适用于黑夜、浓烟、云雾等卑劣天气。现在红外热成像侦查仪正施展越来越普遍的作用，应用领域包括海关缉私、边防守卫、目的搜索、重点部位监测等方面，是一种理想的夜视侦查仪器。
1、 体积小、重量轻
2、 作用距离远，约为2.5km
3、 具备照相、录像功效
4、 多种图像模式调理功效
5、 超常待机时间：最长待机可抵达6小时
6、 红外自动聚焦功效
7、 低照度成像视察细节功效
|
序号 |
手艺项目 |
参数 |
|
1 |
红外探测器 |
非制冷陶瓷探测器 |
|
2 |
区分率 |
640×480 |
|
3 |
像元尺寸 |
17μm |
|
4 |
NETD |
40mk |
|
5 |
红外焦距 |
75mm |
|
6 |
视场角 |
8．3°×6.5° |
|
7 |
红外聚焦方法 |
自动聚焦 |
|
8 |
显示器类型 |
OLED |
|
9 |
低照度相机区分率 |
540TVL |
|
10 |
低照度相机焦距 |
50mm |
|
11 |
低照度相机变焦方法 |
定焦 |
|
12 |
录像 |
支持 |
|
13 |
照相 |
支持 |
|
14 |
位置/时间标注 |
支持 |
|
15 |
供电电池 |
可充电锂电池 |
|
16 |
图像一连性 |
无挡片校正，包管图像一连性 |
|
17 |
模式选择 |
红外模式下具有自动、场景、设定、海天等模式可调 |
|
18 |
夜视效果 |
红外模式下看清轮廓、低照度模式下看清细节 |
|
19 |
续航时间 |
≥6小时 |
|
20 |
按键数目 |
6 |
|
21 |
开关数目 |
1 |
|
22 |
数据接口 |
1 |
|
23 |
事情温度 |
-20℃～60℃ |
|
24 |
整机尺寸 |
220mm×210mm×100mm |
|
25 |
整机重量 |
≤2000g（含电池） |
整机先容
E60型双目热成像侦查仪整机先容，请参考图整机组成先容。
电源开关及使用
电源开关共有三挡：“CCD”、“O”、“IR”。
1、 当旋动电源开关到 “CCD”档，OLED显示器上将显示低照度图像。
2、 当旋动电源开关到“IR”档，OLED显示器上将显示红外图像，此时通过按键“+”、“-”、“菜单”三个按键来调红外图像下种种模式、伪彩、电子变倍等参数；当按下“聚焦”按键时，红外镜头将举行自动聚焦。
3、 当旋动电源开关到“O”档，装备关机。
切记每次使用完装备后，需将电源开关打到“O”档。
外接数据毗连线的使用
装备配有专用数据毗连线，用于外接显示装备（RCA公头）以及与盘算机相连的USB接口。
如图所示，航插接口与装备相连，数据毗连线上有2个功效接口，划分为USB接口，模拟视频接口。
装备开机状态下，通过USB接口可将装备中的图片、视频导入到盘算机中。
装备开机状态下，可通过模拟视频接口，将红外图像或者低照度图像输出到外接显示屏上。
注重事项
使用中应阻止用此红外热成像侦查仪视察辐射能量大的物体，如不要在近距离视察很是高温的物体，以免损坏探测器。
任何时间严禁用此红外热成像侦查仪对太阳视察，不然将直接销毁探测器。
由于红外线不可穿透玻璃，若是在车内或室内使用红外热像仪，应翻开窗户举行视察，或者在CCD模式下视察。
本仪器属珍贵物品，并且举行密封处置惩罚，无厂家职员指导，请不要翻开机械。
虽然整机经由密封处置惩罚，但在使用历程中仍应只管阻止直接置于湿润或淋雨情形中使用本仪器。
不要把充电电池存放在太热或太冷的地方。
不要将充电电池投入火中。
此说明中的图片如与现实不符，请以现真相形为准。
应用场景
普遍应用于视察领域、夜间监控、清静缉私、刑侦搜索和单兵昼夜侦查、监视等领域。
产品清单
|
序号 |
名称 |
数目 |
|
1 |
侦查仪主机 |
1 |
|
2 |
电池组 |
2 |
|
3 |
充电器 |
1 |
|
4 |
数据毗连线 |
1 |
|
5 |
使用说明书 |
1 |
|
6 |
产品包装箱 |
1 |
